磁钢卡口（增量件）
功能与位置
增量适配件：把 Ø4 磁钢装进 output 轴端现有 Ø6.2×2.5 盲孔（原孔按 Ø6 磁钢设计，Ø4 放进去卡不住）。output 不用重打。

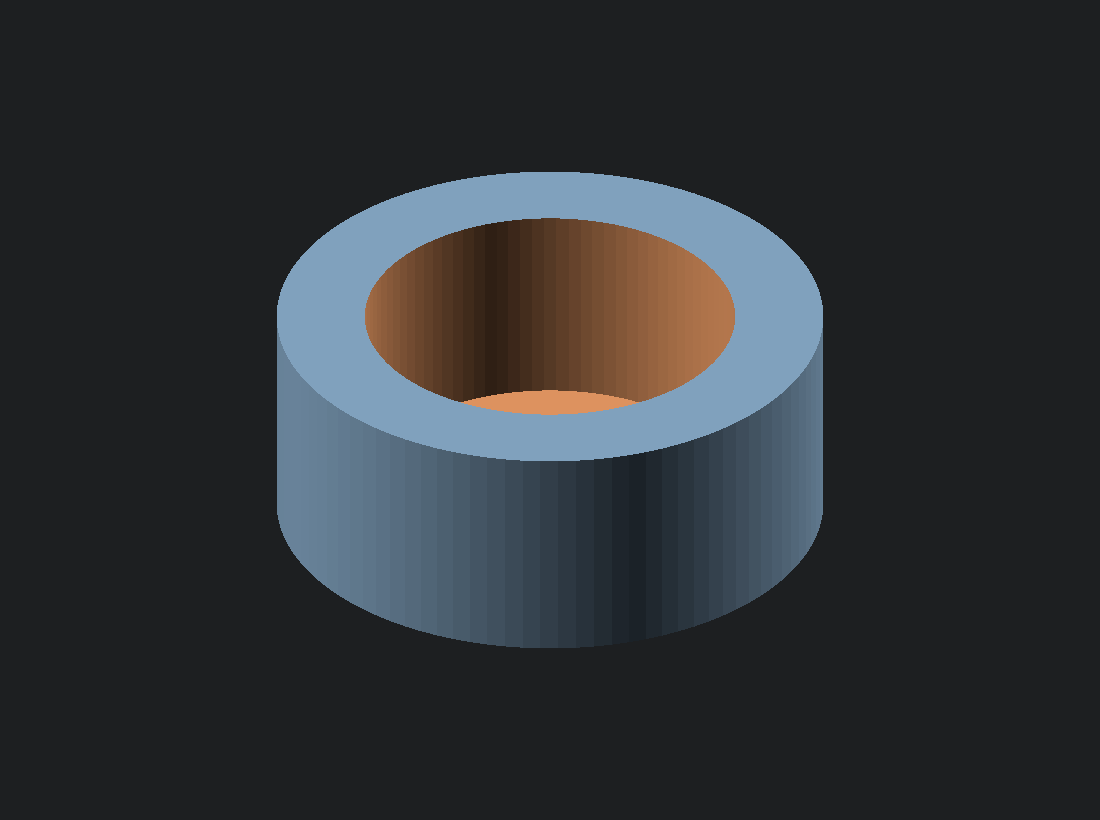

托杯形：外径 6.2 与孔同径轻敲入、内孔 4.2 把磁钢居中、底部 0.2 托底；上面被轴的盲孔顶面挡住 → 任何朝向都掉不出来
工程图纸（A4 横）
同一张图纸包含主视图 / 俯视图 / 侧视图（+中心剖视）与标题栏；所有特征（孔径、台阶、深度、间距）均带尺寸标注，内部结构以虚线（隐藏线）和点划线（中心线）表达；尺寸数字取自参数化模型，与生产 STL 同源。
分视图（放大查看）
以上各视图由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，与 components/ 里的生产 STL 同源同尺寸。
主要尺寸
| 项 | 值 |
|---|---|
| 外径×高 | Ø6.2 × 2.5 |
| 内孔 | Ø4.2（托底 0.2） |
| 数量 | 1 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| output 轴端盲孔 Ø6.2 | 外径 6.2 | 轻敲入（偏松可点胶） | R-P2 |
| 磁钢 Ø4×2 | 内孔 4.2 | 单边 0.1 | R-S1 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 竖直（开口朝上） |
| 支撑 | 无 |
| 参数 | PETG · 层高 0.1 · 3 壁 |
装配要点
- 把磁钢放进卡口、坐在托底上
- 连磁钢一起从轴端敲入盲孔（杯口朝轴内）
- 磁钢底面在 z-9.8，与芯片顶 z-11.5 的气隙 = 1.7mm
关联需求
R-S1R-S2R-P2
