Cap 轴承压盖

打印件（自制） · 编号 cap 打印件

功能与位置

输入端轴承压盖：止口环压住输入轴承外圈端面防止轴向窜出，中心孔让六方端穿出接电机。

止口环 Ø27.4×3 压输入轴承外圈端面；中心孔 Ø18.5 让六方端穿过

图纸（三视图）

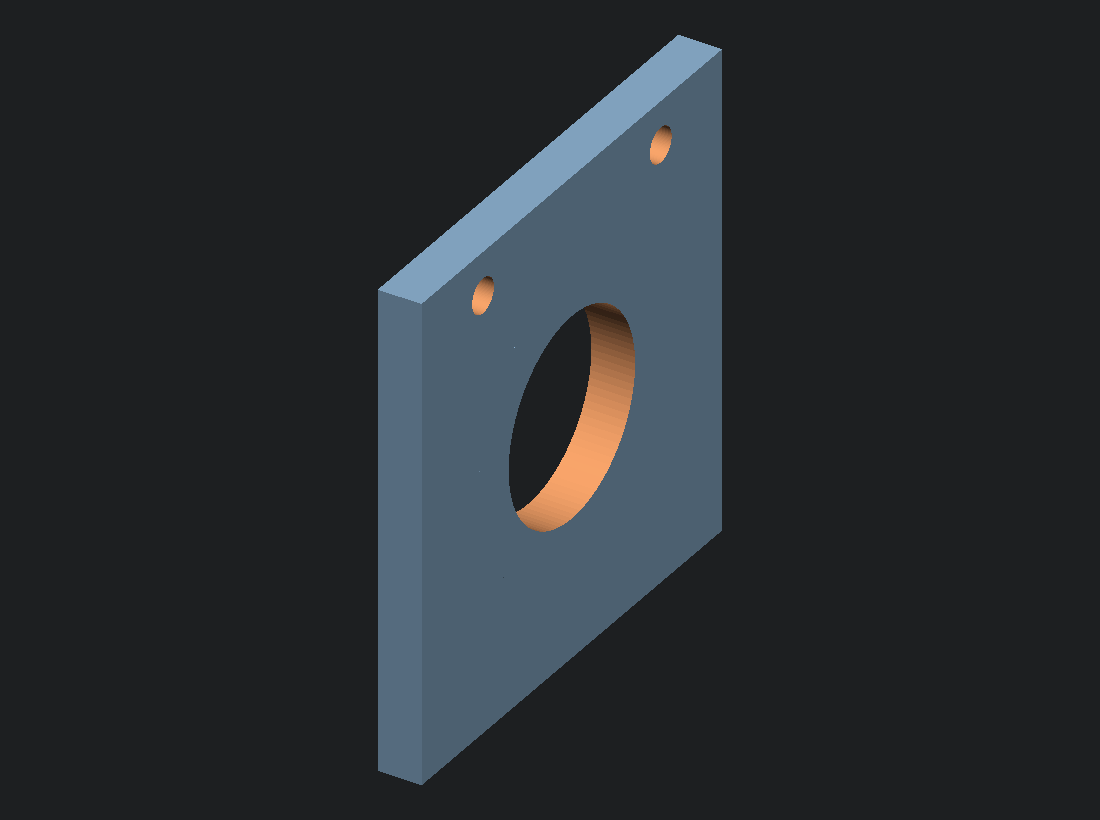

轴测立体（渲染）
轴测立体（渲染）
主视图 · 沿 −Y 看
主视图 · 沿 −Y 看
俯视图 · 沿 −Z 看
俯视图 · 沿 −Z 看
侧视图 · 沿 X 看
侧视图 · 沿 X 看
中心剖视 · 过 y=0 面
中心剖视 · 过 y=0 面

以上图形由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，绿色标注为投影包围盒实测值——与 components/ 里的生产 STL 同源同尺寸。轮廓投影不含隐藏线，内部结构请看中心剖视。

主要尺寸

项值
包围盒4 × 44 × 44 mm
止口环Ø27.4×3（伸入 x-48..-45 压外圈）
中心孔Ø18.5（六方端穿过）
紧固2 × M3×8（y±13）
打印摆放板平面朝下，止口朝上
材质PETG · 4 壁

配合关系

配合对象配合性质 / 尺寸间隙 / 过盈依据
输入轴承外圈端面止口环 Ø27.4×3（伸入 x-48..-45）压紧R-A2
input_shaft 六方端 Ø18中心孔 Ø18.50.5R-A1
M3×8（2 颗）过孔 Ø3.2 → housing 自攻底孔 Ø2.5—R-A4

「依据」列对应的判据见 需求书；尺寸链推导见 设计书。

打印要点

打印要求
摆放方向板平面朝下、止口朝上
支撑无
参数PETG · 4 壁

装配要点

关联需求

R-A1R-A2
