Pinion 主动锥齿轮（分体）
功能与位置
主动锥齿轮（分体件）：套在输入轴 D 形段上，与 output 的从动齿轮 90° 啮合，把横向输入转成竖直输出。
全圆孔 Ø12.3 套轴（轴颈全圆可穿过）；轮毂径向 M3 顶丝顶 D 段平面锁紧

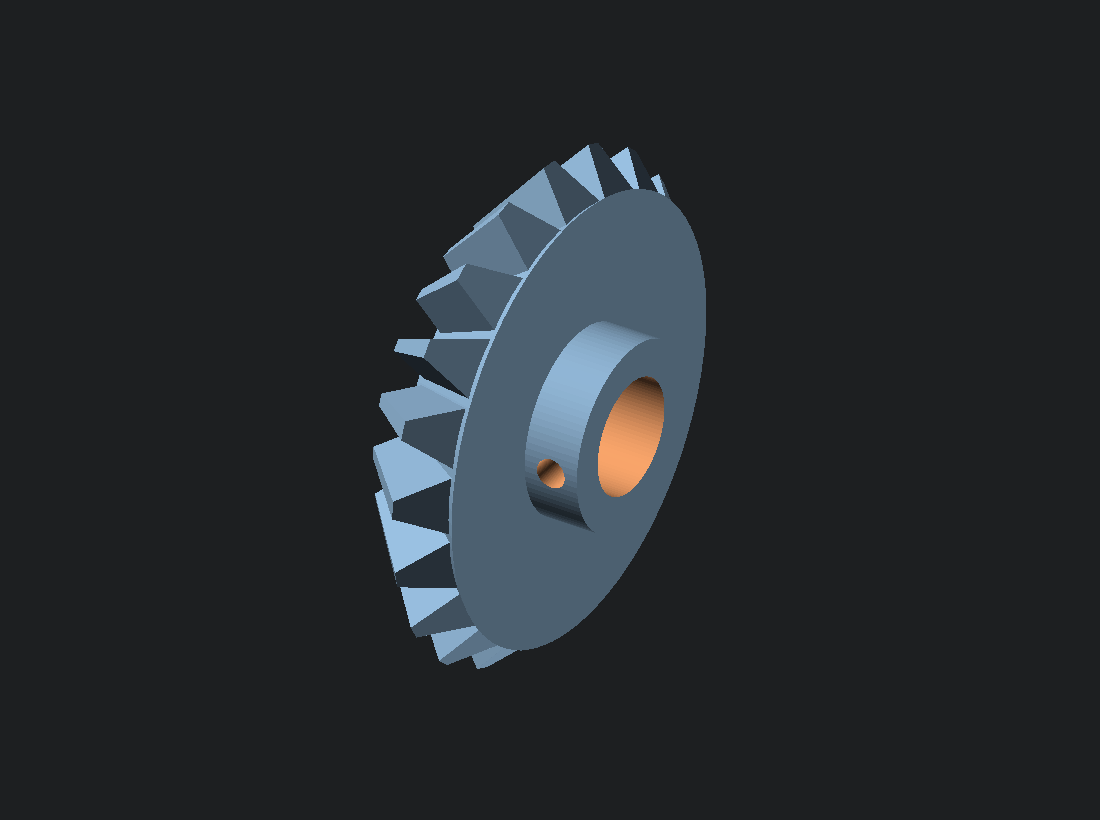

图纸（三视图）
以上图形由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，绿色标注为投影包围盒实测值——与 components/ 里的生产 STL 同源同尺寸。轮廓投影不含隐藏线，内部结构请看中心剖视。
主要尺寸
| 项 | 值 |
|---|---|
| 包围盒 | 18.7 × 53.6 × 53.6 mm |
| 齿轮 | 锥齿轮 m2.5 × 20齿 |
| 轮毂 | Ø20 × 14（x -34..-20） |
| 孔 | 全圆 Ø12.3（不用 D 孔：轴颈全圆先到，D 孔会卡） |
| 锁紧 | 轮毂径向 M3 顶丝（x-31，顶轴 D 段平面 y=5） |
| 打印摆放 | 齿轮端朝下坐板 + brim；45° 锥面无支撑 |
| 材质 | PETG · 4 壁 · 齿轮 40% 填充 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 输入轴 D 形段 Ø12 | 全圆孔 Ø12.3 | 0.3 | R-M1 |
| 输出从动齿轮 | m2.5×20齿 90° 啮合 | 背隙 0.30 | R-F2 |
| M3×6 顶丝 | 轮毂径向螺纹孔（顶 D 段平面 y=5） | 行程 5 mm | R-M3 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 齿轮端朝下 + brim |
| 支撑 | 无（45° 锥面自支撑） |
| 参数 | PETG · 4 壁 · 齿轮 40% 填充 |
装配要点
- 从 housing 底部开口放入腔内预定位（此时 cover 未装）
- 输入轴穿过 pinion 孔后，从底部开口拧顶丝顶住 D 段平面
关联需求
R-F2R-M1R-M3R-A4
在 3D 中查看
▶ 打开 3D 查看器并聚焦本零件（可切换爆炸图 / 剖面 / 透明度）
