Housing 箱体
功能与位置
整机基础件。内部掏空成齿轮腔容纳锥齿轮副，顶部凸台与左侧输入壁构成两处轴承座，底面开口与 cover 合围成封闭腔体。
三段轴承位：凸台 z76..84 Ø28.3（上轴承）/ z65.5..76 Ø21；输入壁 x-48..-40 Ø28.3（输入轴承）/ x-40..-36 Ø21

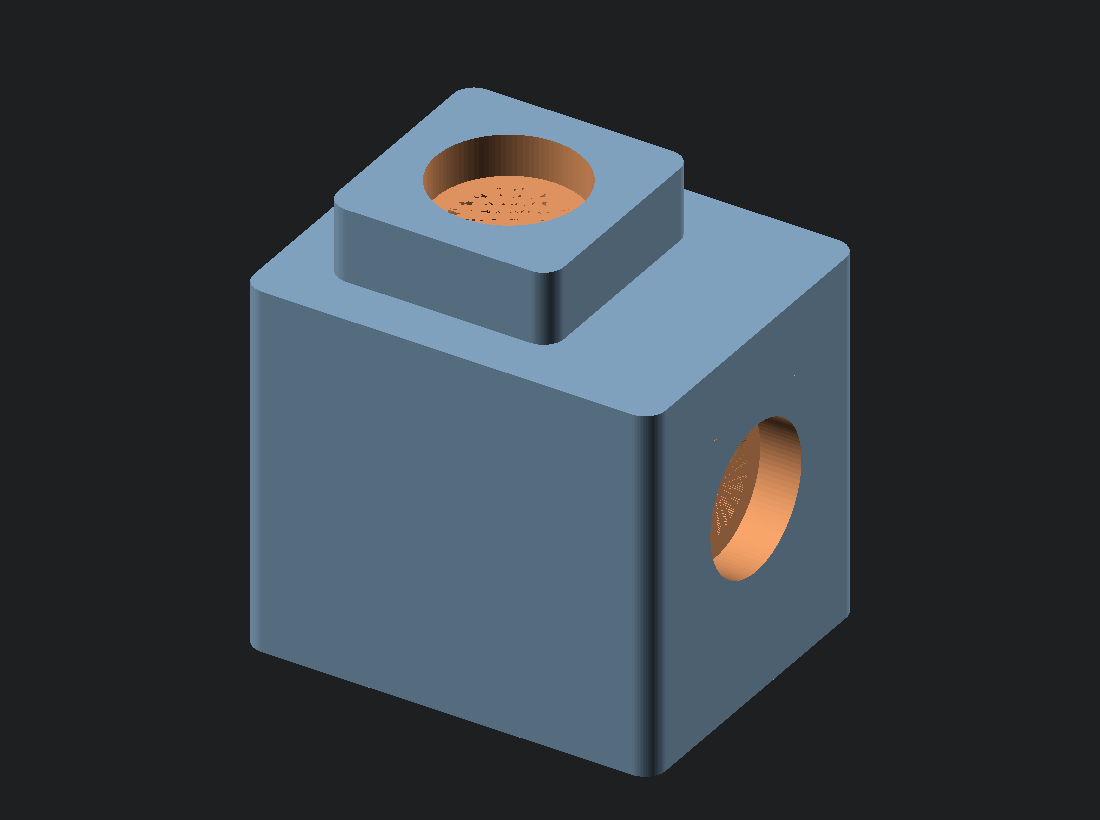

图纸（三视图）
以上图形由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，绿色标注为投影包围盒实测值——与 components/ 里的生产 STL 同源同尺寸。轮廓投影不含隐藏线，内部结构请看中心剖视。
主要尺寸
| 项 | 值 |
|---|---|
| 包围盒 | 80 × 64 × 84 mm |
| 上轴承舱 | z76..84 Ø28.3（兼容 6001 钢轴承 12×28×8 与打印轴承 Ø28）；z65.5..76 Ø21（轴孔+台阶承外圈） |
| 输入轴承舱 | x-48..-40 Ø28.3（外端开放）；x-40..-36 Ø21（内台阶挡外圈） |
| 齿轮腔 | Ø56 全掏空 · 腔顶 z65.5 |
| 底盖紧固 | 4×M3 自攻底孔 Ø2.5（x=−40/24，y=±24，深 14） |
| 端盖紧固 | 2×M3 自攻底孔 Ø2.5（y=±13，深 14） |
| 材质 | PETG · 4 壁 · 25% 填充 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 上轴承（打印 Ø28 / 6001 12×28×8） | 凸台舱孔 Ø28.3 | 0.3 滑配 | R-L1 / R-A5 |
| 输出轴 Ø12 | 凸台轴孔 Ø21 | 4.5 | R-A3 |
| 输入轴承 | 输入壁舱孔 Ø28.3 | 0.3 滑配 | R-L1 / R-A5 |
| 输入轴轴颈 Ø12 | 输入壁内孔 Ø21 | 4.5 | R-A1 |
| 从动齿轮 Ø53.6 | 齿轮腔 Ø56 | 2.4（周向） | R-F2 |
| cover | 底面 4×M3 自攻底孔 Ø2.5 | — | R-A4 |
| cap | 输入端面 2×M3 自攻底孔 Ø2.5 | — | R-A4 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 底面开口朝下 |
| 支撑 | 树状支撑（齿轮腔顶面 + 输入横孔顶部） |
| 参数 | PETG · 层高 0.2 · 4 壁 · 25% 填充 |
装配要点
- 从底部开口先装入 output（齿轮 Ø53.6 过腔口 Ø56）
- 上轴承从顶部套轴落入 z76 舱，外圈底面落在舱台阶上
- cover 从下方合入，4×M3×25 固定
关联需求
R-L1R-F2R-A1R-A3R-P2
