Platform Ø90 台面
功能与位置

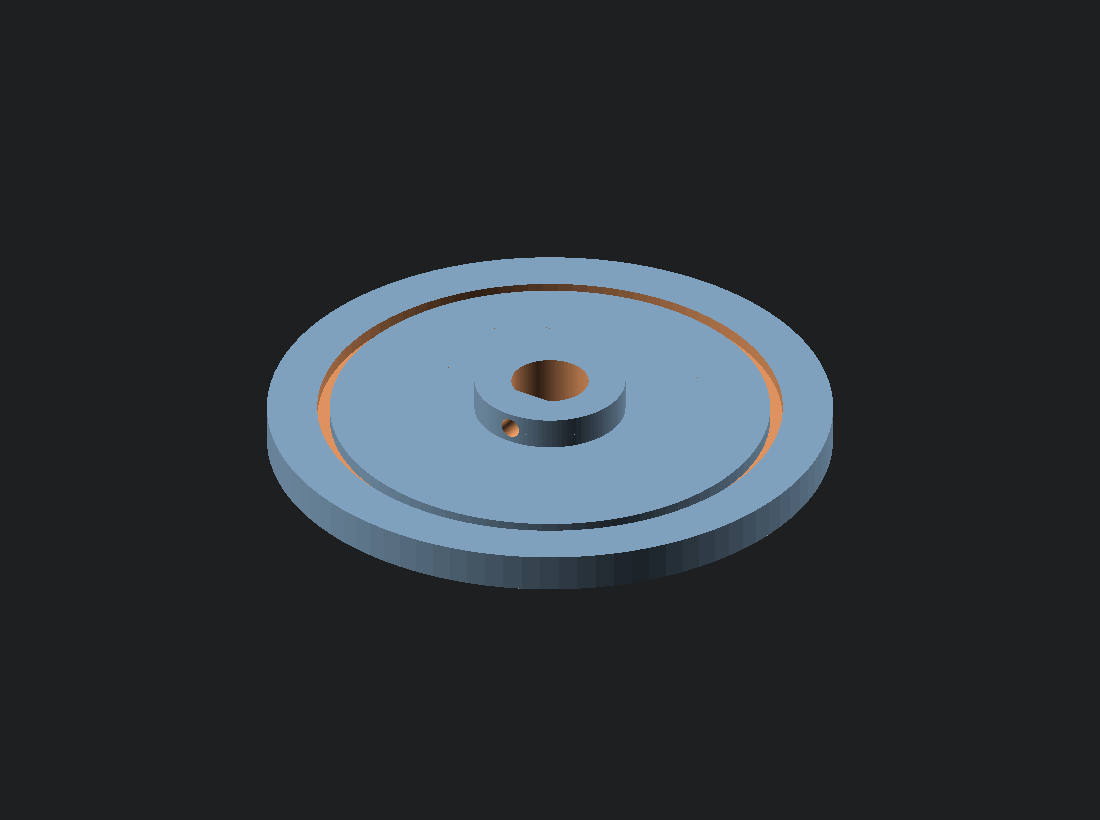

Ø90 承载台面：D 形孔套在轴端扁位上传递扭矩，凸毂上的径向顶丝消除轴向窜动，顶面承载 2kg 负载。
D 形孔与轴扁位配合；顶面凸毂 Ø24×5，径向 M3 顶丝顶扁位平面；含减重环槽
图纸（三视图）
以上图形由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，绿色标注为投影包围盒实测值——与 components/ 里的生产 STL 同源同尺寸。轮廓投影不含隐藏线，内部结构请看中心剖视。
主要尺寸
| 项 | 值 |
|---|---|
| 直径 / 厚度 | Ø90 × 6 mm（凸毂 Ø24×5 于顶面中心） |
| D形孔 | Ø12.3（与轴扁位间隙 0.3） |
| 锁紧 | 径向 M3×8 顶丝（凸毂上，行程 7mm，顶 D 扁位平面 y=5） |
| 减重 | 环形槽（Ø74 区域） |
| 打印摆放 | 平放 |
| 材质 | PETG · 3 壁 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 输出轴 D 扁位 Ø12 | D 形孔 Ø12.3 | 0.3 | R-F4 |
| M3×8 顶丝 | 凸毂 Ø24×5 径向孔（顶轴平面 y=5） | 行程 7 mm | R-A4 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 平放 |
| 支撑 | 无 |
| 参数 | PETG · 3 壁 |
装配要点
- 轴端插入 D 形孔 → 拧径向顶丝锁紧
关联需求
R-F4R-F5R-A4
