AS5600 卡座（增量件）
功能与位置

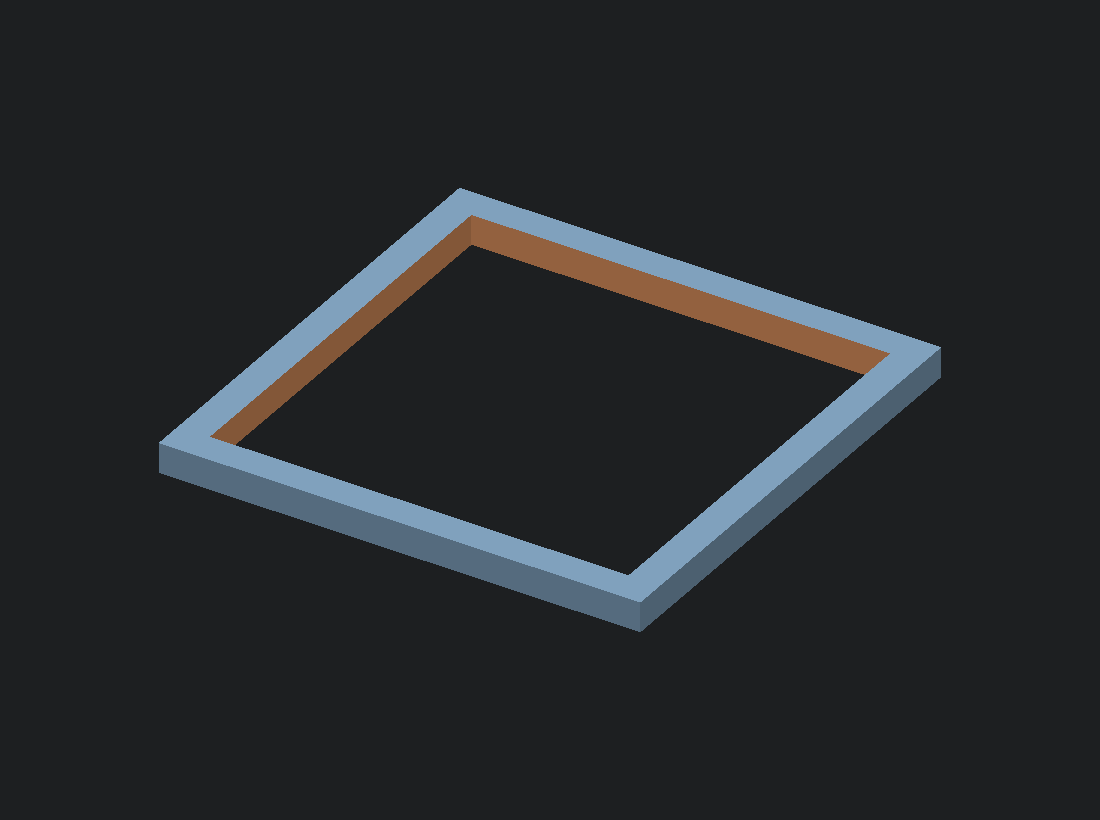

增量适配件：塞进 cover 现有 26×26 口袋，把 22.3 的 AS5600 板精确居中（原口袋比板大 3.7，板会平移→与磁钢不同心）。cover 不用重打。
方框形：外廓 25.9 贴口袋、内窗 22.5 嵌板、高度=板厚 1.6，z 与板同层 → 板顶仍顶在支架底面，气隙与螺钉长度都不变
工程图纸（A4 横）
同一张图纸包含主视图 / 俯视图 / 侧视图（+中心剖视）与标题栏；所有特征（孔径、台阶、深度、间距）均带尺寸标注，内部结构以虚线（隐藏线）和点划线（中心线）表达；尺寸数字取自参数化模型，与生产 STL 同源。
分视图（放大查看）
以上各视图由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，与 components/ 里的生产 STL 同源同尺寸。
主要尺寸
| 项 | 值 |
|---|---|
| 外廓×高 | 25.9 × 25.9 × 1.6 |
| 内窗 | 22.5 × 22.5 |
| 数量 | 1 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| cover 口袋 26×26 | 外廓 25.9 | 单边 0.05 | R-S1 |
| AS5600 板 22.3 | 内窗 22.5 | 单边 0.1 | R-S1 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 平放（方框贴合板） |
| 支撑 | 无 |
| 参数 | PETG · 层高 0.2 · 3 壁 |
装配要点
- 把卡座塞进 cover 口袋、顶到四角支架底面
- AS5600 板嵌进卡座内窗，顶面仍贴支架底面
- 4 颗 M3×6 从下方穿过板孔锁入支架
关联需求
R-S1R-S2R-P2
