Bearing·外圈塞块
功能与位置
打印轴承散件③：外圈塞块。= 完整外圈 ∩ 装球缺口，填满主体缺口并含滚道凹面。每套 1 个，共 3 个。
梯形（外宽内窄）：装入后径向自锁（楔角 7.5° < atan μ≈16.7°），无需胶；可轴向取出，方便日后换钢轴承
工程图纸（A4 横）
同一张图纸包含主视图 / 俯视图 / 侧视图（+中心剖视）与标题栏；所有特征（孔径、台阶、深度、间距）均带尺寸标注，内部结构以虚线（隐藏线）和点划线（中心线）表达；尺寸数字取自参数化模型，与生产 STL 同源。

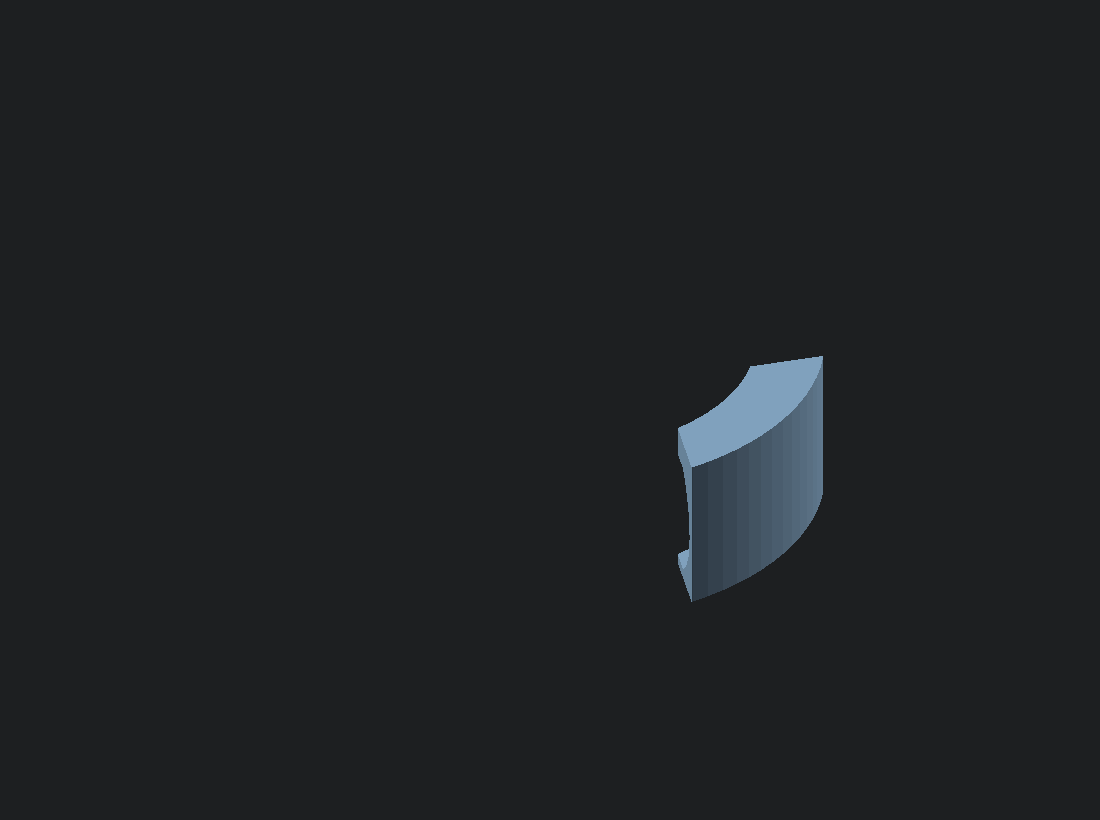

分视图（放大查看）
以上各视图由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，与 components/ 里的生产 STL 同源同尺寸。
主要尺寸
| 项 | 值 |
|---|---|
| 形状 | 环形扇区 · 内端 38° / 外端 53° × H8 |
| 内容 | 外圈凸缘 + 滚道凹面 |
| 数量 | 3（每套 1） |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 外圈主体缺口 | 梯形面 | 0.2 + 楔面自锁 | R-A5 |
| 舱孔 Ø28.3 | 外径 Ø28（外缘被舱孔压住） | 0.3 | R-P2 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 竖直（与主体同姿态） |
| 支撑 | 槽内可打支撑 |
| 参数 | PETG · 层高 0.16 · 3 壁 |
装配要点
- 球全部放到位后，把塞块从上方沿轴向插入缺口（斜面自然对中）
- 压入舱孔后，舱孔把主体+塞块箍成完整外圈
关联需求
R-A5R-P2R-P5R-P6
