Bearing·滚珠 Ø6
功能与位置
打印轴承散件③：滚珠。每套 6 颗，3 套共 18 颗（一次打一盘）。
球底切平 0.25，得到一个 Ø2.4 平面坐在打印板上（否则点接触无法附着）；滚珠与滚道的接触区在赤道附近，不受切底影响
工程图纸（A4 横）
同一张图纸包含主视图 / 俯视图 / 侧视图（+中心剖视）与标题栏；所有特征（孔径、台阶、深度、间距）均带尺寸标注，内部结构以虚线（隐藏线）和点划线（中心线）表达；尺寸数字取自参数化模型，与生产 STL 同源。

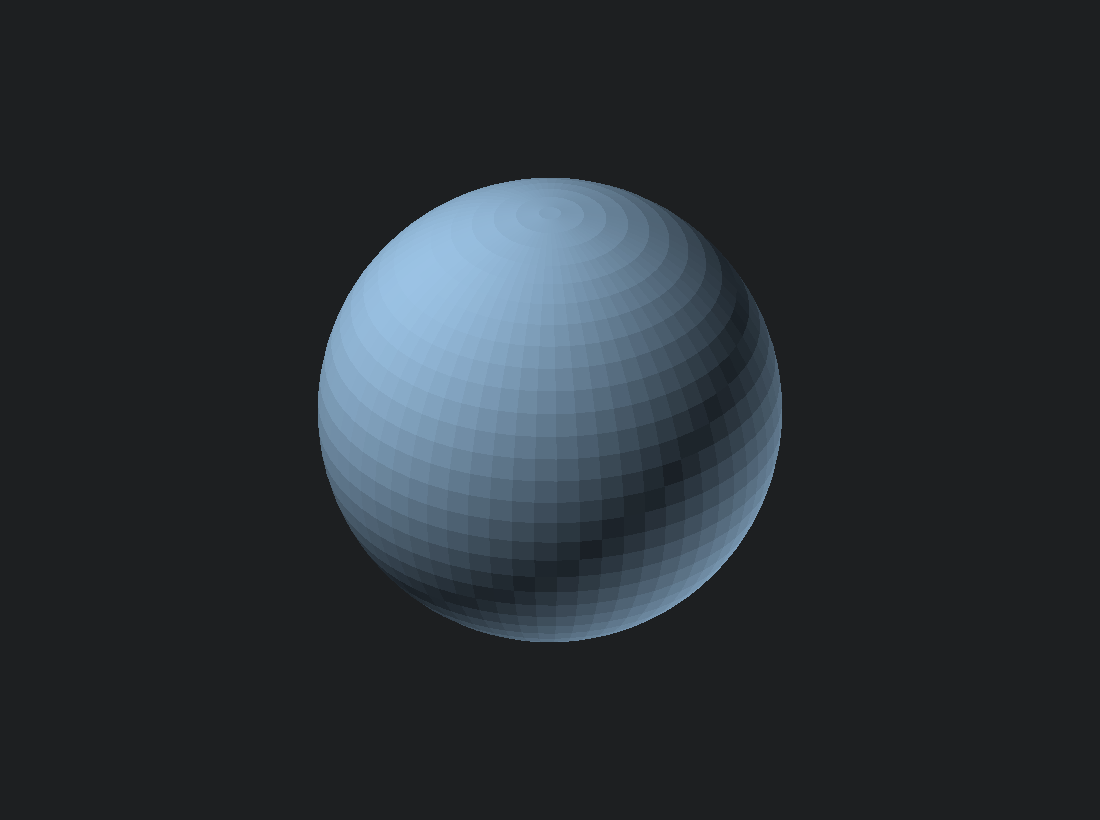

分视图（放大查看）
以上各视图由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，与 components/ 里的生产 STL 同源同尺寸。
主要尺寸
| 项 | 值 |
|---|---|
| 直径 | Ø6（切底后总高 5.75） |
| 数量 | 18（6 颗 × 3 套） |
| 打印 | 层高 0.1 · 外壁慢速 · 冷却全开 · 下半 33° 悬垂加树状支撑 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 内外圈球面滚道 | 球面 R3.5 | 0.5 | R-L2 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 切底面贴板 |
| 支撑 | 下半 33° 悬垂建议加树状支撑（件小、易拆） |
| 参数 | PETG · 层高 0.1 · 慢速外壁 |
装配要点
- 每套取 6 颗；打完先试滚，明显卡顿/椭圆的挑出来不用
- 6 颗按 60° 均布放入滚道（相邻球间距 4.5mm，不会互相挤住）
关联需求
R-L2R-P5R-P6
