Bearing·内圈
功能与位置

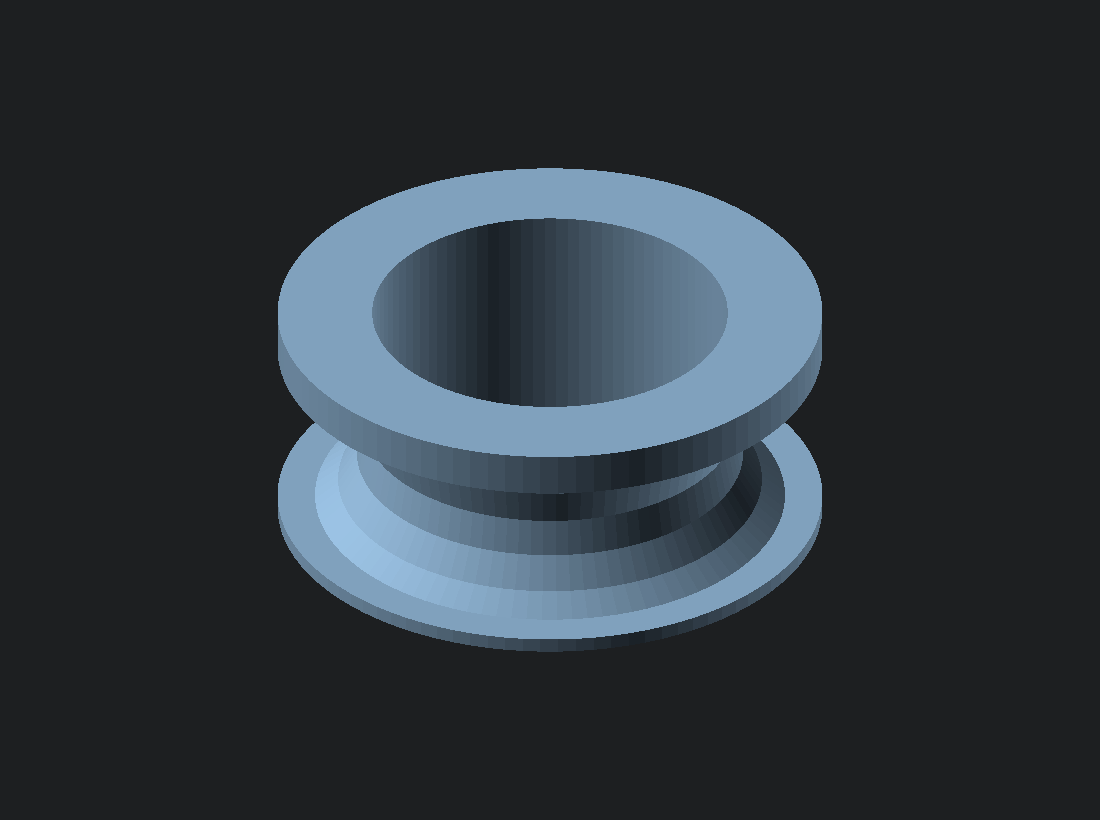

打印轴承散件①：内圈。Ø12.4 孔配 Ø12 轴；外圆为球面滚道（凹槽）。三处轴承位各 1 个，共 3 个。
散件装配式（内圈/外圈/滚珠分开打印后组装）；上轴承位内圈下端面由止推轴环 Ø15 托住承 2kg
工程图纸（A4 横）
同一张图纸包含主视图 / 俯视图 / 侧视图（+中心剖视）与标题栏；所有特征（孔径、台阶、深度、间距）均带尺寸标注，内部结构以虚线（隐藏线）和点划线（中心线）表达；尺寸数字取自参数化模型，与生产 STL 同源。
分视图（放大查看）
以上各视图由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，与 components/ 里的生产 STL 同源同尺寸。
主要尺寸
| 项 | 值 |
|---|---|
| 内径 / 外径 / 宽 | Ø12.4 / Ø19 / H8 |
| 滚道 | 球心节圆 Ø20 · 圆弧 R3.5 · 槽底 Ø13 |
| 数量 | 3（上 / 下 / 输入 各 1） |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 轴 Ø12 | 内孔 Ø12.4 | 0.4 | R-L3 |
| 滚珠 Ø6 × 6 | 球面滚道 R3.5 | 0.5 | R-L2 |
| 止推轴环 Ø15 | 内圈下端面 | 托 r7.5（落在内圈面 r6.2..9.5 内） | R-L1 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 竖直（滚道槽朝外） |
| 支撑 | 槽内可打支撑（开放槽，好拆） |
| 参数 | PETG · 层高 0.16 · 3 壁 |
装配要点
- 偏心法装球：内圈偏到一侧贴住外圈，对侧让出 2.0mm 余量
- 滑入 6 颗滚珠后把内圈推回中心，滚珠被内外圈各约 120° 包住（轴向只容 0.03mm，不会掉出）
- 整套组装完成后再压入舱孔
关联需求
R-L1R-L2R-L3R-A5R-P5R-P6
