Bearing·外圈
功能与位置
打印轴承散件②：外圈。外径 Ø28 配舱孔 Ø28.3；内孔为球面滚道。三处共 3 个。
外径与舱孔 0.3 滑配；靠 housing 台阶 z76 / cover 台阶 z0 / 输入壁台阶+cap 止口做轴向定位
工程图纸（A4 横）
同一张图纸包含主视图 / 俯视图 / 侧视图（+中心剖视）与标题栏；所有特征（孔径、台阶、深度、间距）均带尺寸标注，内部结构以虚线（隐藏线）和点划线（中心线）表达；尺寸数字取自参数化模型，与生产 STL 同源。

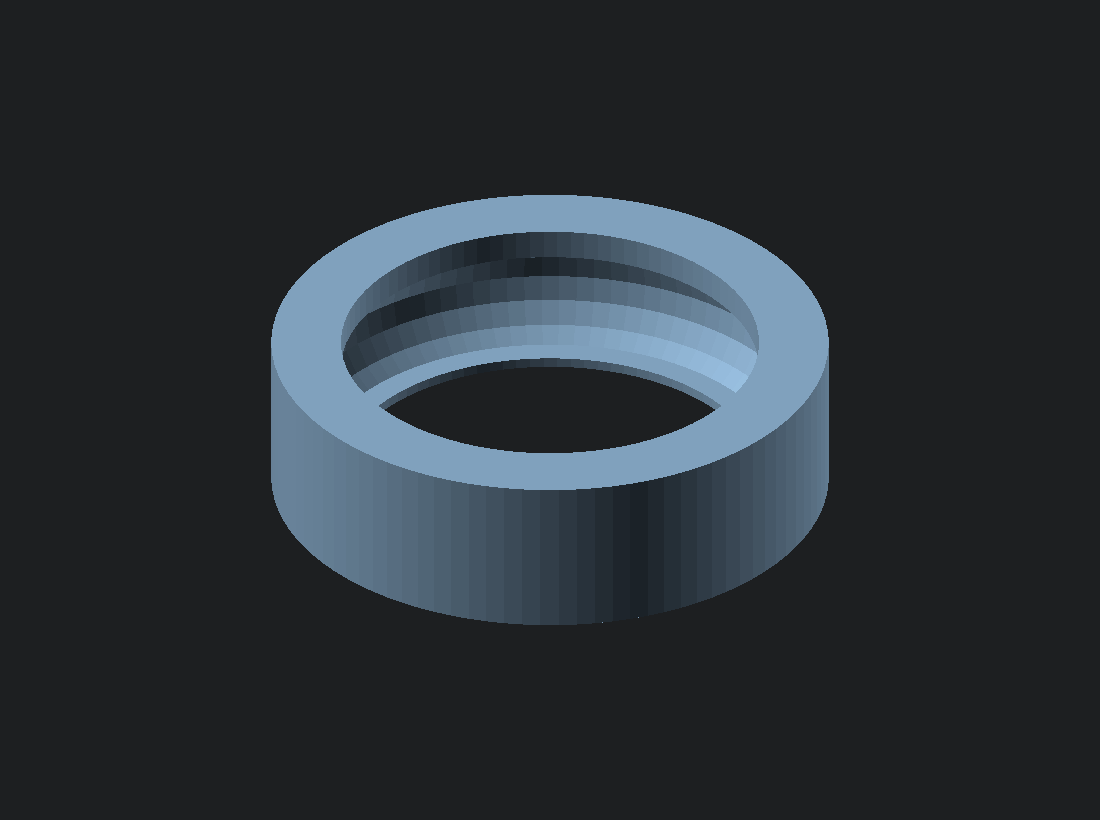

分视图（放大查看）
以上各视图由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，与 components/ 里的生产 STL 同源同尺寸。
主要尺寸
| 项 | 值 |
|---|---|
| 内径（凸缘）/ 外径 / 宽 | Ø20.9 / Ø28 / H8 |
| 滚道 | 圆弧 R3.5 · 槽底 Ø27 |
| 数量 | 3 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 舱孔 Ø28.3 | 外径 Ø28 | 0.3 滑配 | R-A5 |
| 滚珠 Ø6 × 6 | 球面滚道 R3.5 | 0.5 | R-L2 |
| 台阶 z76（上）/ z0（下）/ 输入壁台阶 + cap | 外圈端面 | 轴向定位 | R-A2 |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 竖直（滚道槽朝内） |
| 支撑 | 槽内可打支撑（好拆） |
| 参数 | PETG · 层高 0.16 · 3 壁 |
装配要点
- 与内圈、6 颗滚珠组装成整套轴承后再压入舱孔
- 输入位那套横置装入（x-48..-40，内端台阶 + cap 止口双向限位）
关联需求
R-L1R-L2R-A5R-P5R-P6
