测试机构·顶板+立柱
功能与位置
Ø42×8 顶板 + 3 根 Ø6×12 立柱（一体打印）。中心 Ø12.25 导向孔给轴做单点导向；立柱底部 M3 自攻底孔，从底座底面锁上。
导向孔长 8、单边 0.125；立柱与 4 颗板螺钉最近 6.4mm（不打架）
工程图纸（A4 横）
同一张图纸包含主视图 / 俯视图 / 侧视图（+中心剖视）与标题栏；所有特征（孔径、台阶、深度、间距）均带尺寸标注，内部结构以虚线（隐藏线）和点划线（中心线）表达；尺寸数字取自参数化模型，与生产 STL 同源。

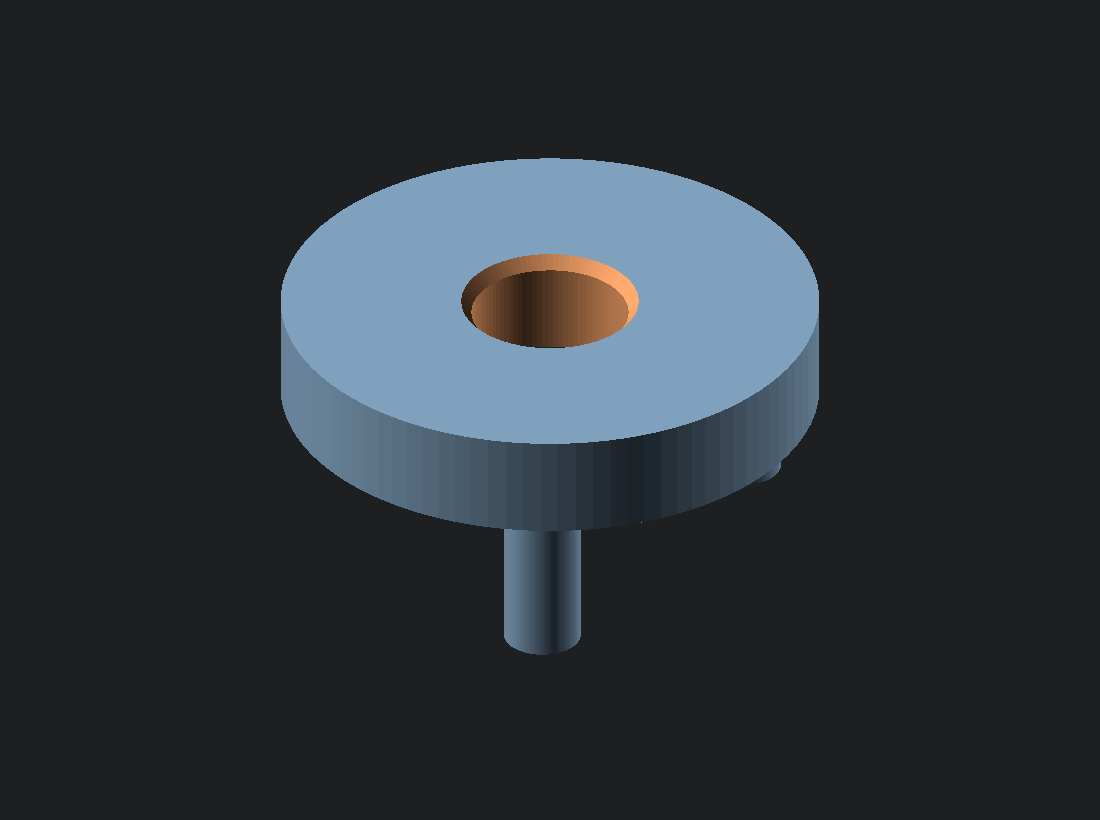

分视图（放大查看）
以上各视图由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，与 components/ 里的生产 STL 同源同尺寸。
主要尺寸
| 项 | 值 |
|---|---|
| 顶板 | Ø42 × 8 |
| 导向孔 | Ø12.25 × 8 |
| 立柱 | 3× Ø6 × 12 @ r17 |
| 数量 | 1 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 轴 Ø12 | 导向孔 | 单边 0.125 | — |
| 底座 | M3 锁入立柱底孔 | — | — |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 平放（顶板在下、立柱朝上） |
| 支撑 | 无 |
| 参数 | PETG · 层高 0.2 · 4 壁 |
装配要点
- 轴先从上往下穿过导向孔
- 把顶板组件盖到底座上，3 颗 M3 从底座底面锁进立柱
关联需求
R-S1R-A1
在 3D 中查看
▶ 打开 3D 查看器并聚焦本零件（可切换爆炸图 / 剖面 / 透明度）
