测试机构·可调锁环
功能与位置
Ø20×3 锁环：套在轴上、落在顶板顶面 → 决定轴的下限高度＝工作气隙；一个径向 M3 顶丝压住轴的竖平面锁死位置。
松开顶丝 → 上下移锁环改气隙（0.5~3mm 可调）→ 落回顶板 → 拧紧顶丝
工程图纸（A4 横）
同一张图纸包含主视图 / 俯视图 / 侧视图（+中心剖视）与标题栏；所有特征（孔径、台阶、深度、间距）均带尺寸标注，内部结构以虚线（隐藏线）和点划线（中心线）表达；尺寸数字取自参数化模型，与生产 STL 同源。

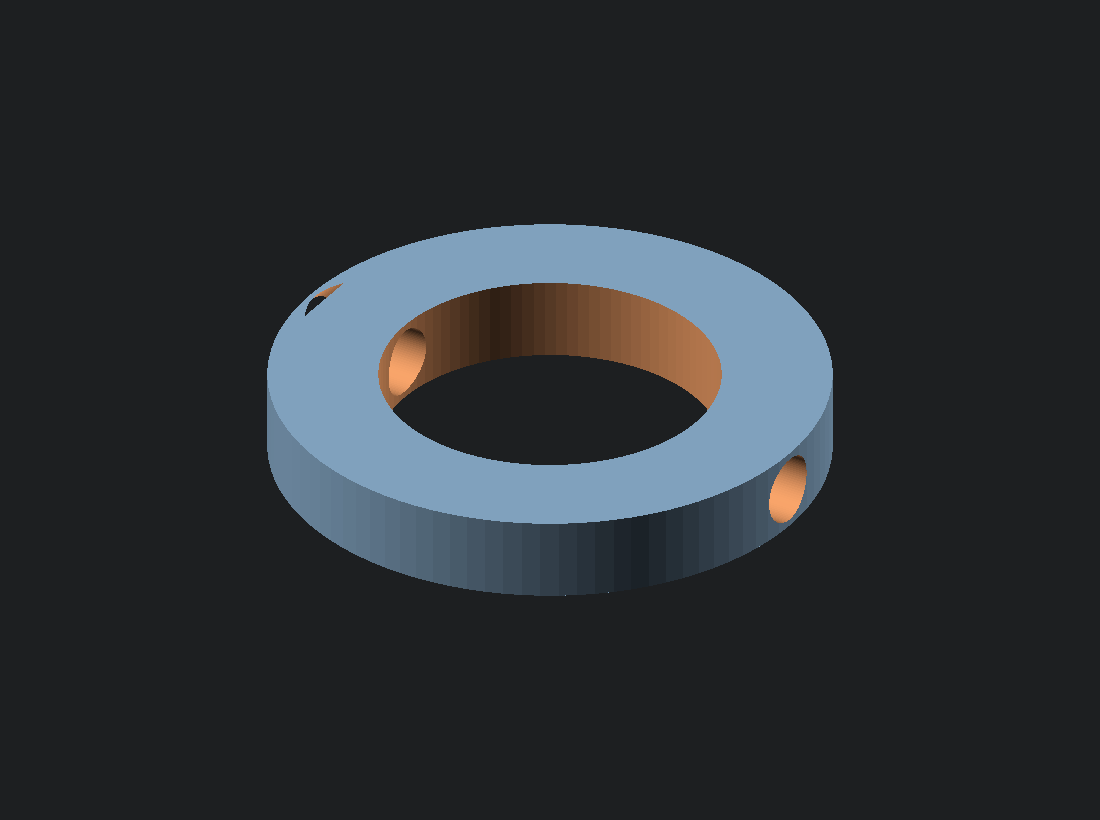

分视图（放大查看）
以上各视图由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，与 components/ 里的生产 STL 同源同尺寸。
主要尺寸
| 项 | 值 |
|---|---|
| 外径×厚 | Ø20 × 3 |
| 轴孔 | Ø12.15 |
| 顶丝 | 1× M3 |
| 数量 | 1 |
配合关系
| 配合对象 | 配合性质 / 尺寸 | 间隙 / 过盈 | 依据 |
|---|---|---|---|
| 轴 | 顶丝压竖平面 | 单边 0.075 | — |
| 顶板顶面 | 落座限位 | 贴合 | — |
打印要点
| 打印 | 要求 |
|---|---|
| 摆放方向 | 平放 |
| 支撑 | 无 |
| 参数 | PETG · 层高 0.2 · 4 壁 |
装配要点
- 套到轴上，顶丝对准轴的竖平面
- 调好气隙后拧紧顶丝锁死
关联需求
R-S2
