Bearing 下滚珠轴承

打印轴承（1种STL×3个） · 编号 bearing_bottom 打印件

功能与位置

下轴承：坐入 cover 轴承孔，径向定位输出轴下端；外圈上端被 cover 凸台台阶 z0 挡住。

坐入 cover 轴承孔；外圈上端被凸台台阶 z0 挡住

图纸（三视图）

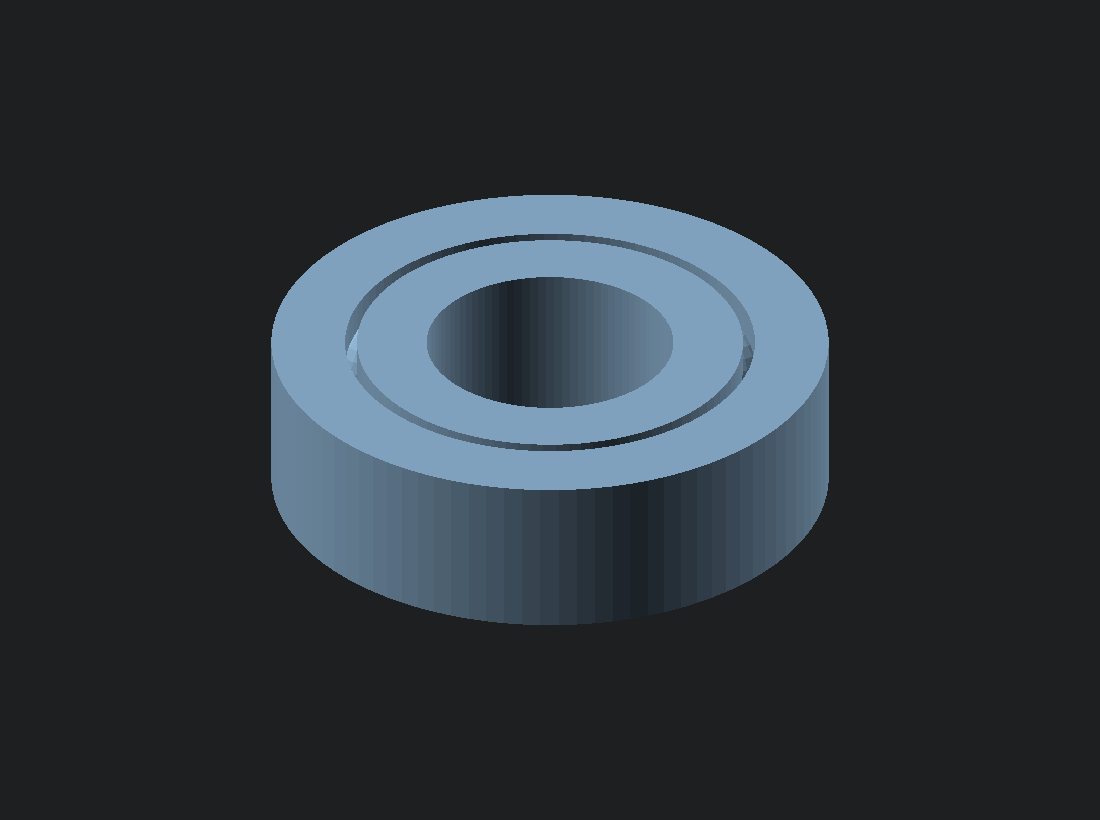

轴测立体（渲染）
轴测立体（渲染）
主视图 · 沿 −Y 看
主视图 · 沿 −Y 看
俯视图 · 沿 −Z 看
俯视图 · 沿 −Z 看
侧视图 · 沿 X 看
侧视图 · 沿 X 看

以上图形由 scripts/gen_views.py 用 OpenSCAD 对参数化模型做正交投影 / 渲染生成，绿色标注为投影包围盒实测值——与 components/ 里的生产 STL 同源同尺寸。轮廓投影不含隐藏线，内部结构请看中心剖视。

主要尺寸

项值
内径/外径/宽Ø12.4 / Ø28 / H8
滚珠6 × Ø6
配合cover Ø28.3 孔；台阶 z0 承外圈上端
打印摆放竖直；无需支撑

配合关系

配合对象配合性质 / 尺寸间隙 / 过盈依据
轴 Ø12内孔 Ø12.40.4R-L3
cover 轴承孔 Ø28.3外径 Ø280.3R-A5
cover 凸台台阶 z0外圈上端面—R-A2

「依据」列对应的判据见 需求书；尺寸链推导见 设计书。

打印要点

打印要求
摆放方向竖直（凸缘缝端朝下）
支撑无
参数PETG · 层高 ≤0.16 · 随机接缝 · ≥3 壁

装配要点

关联需求

R-L1R-L2R-A5R-P5R-P6

在 3D 中查看

▶ 打开 3D 查看器并聚焦本零件（可切换爆炸图 / 剖面 / 透明度）

同组零件
